Laboratorio de Metalografía
Tabla de contenido
Reseña
Nace con el nombre de laboratorio de materialografía, un espacio dedicado a soportar las actividades de docencia, investigación y extensión relacionadas al estudio, caracterización, tratamiento y optimización de materiales, entre esas actividades la metalografía. En el año 2014, el laboratorio es divido en distintas áreas, surgiendo así nuevos laboratorios especializados, entre ellos el laboratorio de Metalografía, el cual ha sido equipado con las máquinas y equipos necesarios para realizar las actividades de metalografía consistentes en el realización y preparación de probetas de materiales de estudio.
Misión
Apoyar los procesos de docencia e investigación, en lo relacionado al estudio de las características micro estructurales y composición de materiales metálicos y sus aleaciones, realizando la fabricación y preparación de muestras o probetas de materiales a estudiar o caracterizar.
Perspectiva
El laboratorio de metalografía tiene como perspectiva a futuro dedicar más horas a la creación y desarrollos de investigaciones de metalográfica, incluyendo el estudio y creación y optimización de nuevos materiales. Adicionalmente, el incremento de proyectos de extensión asociados a las actividades del laboratorio.
Descripción general

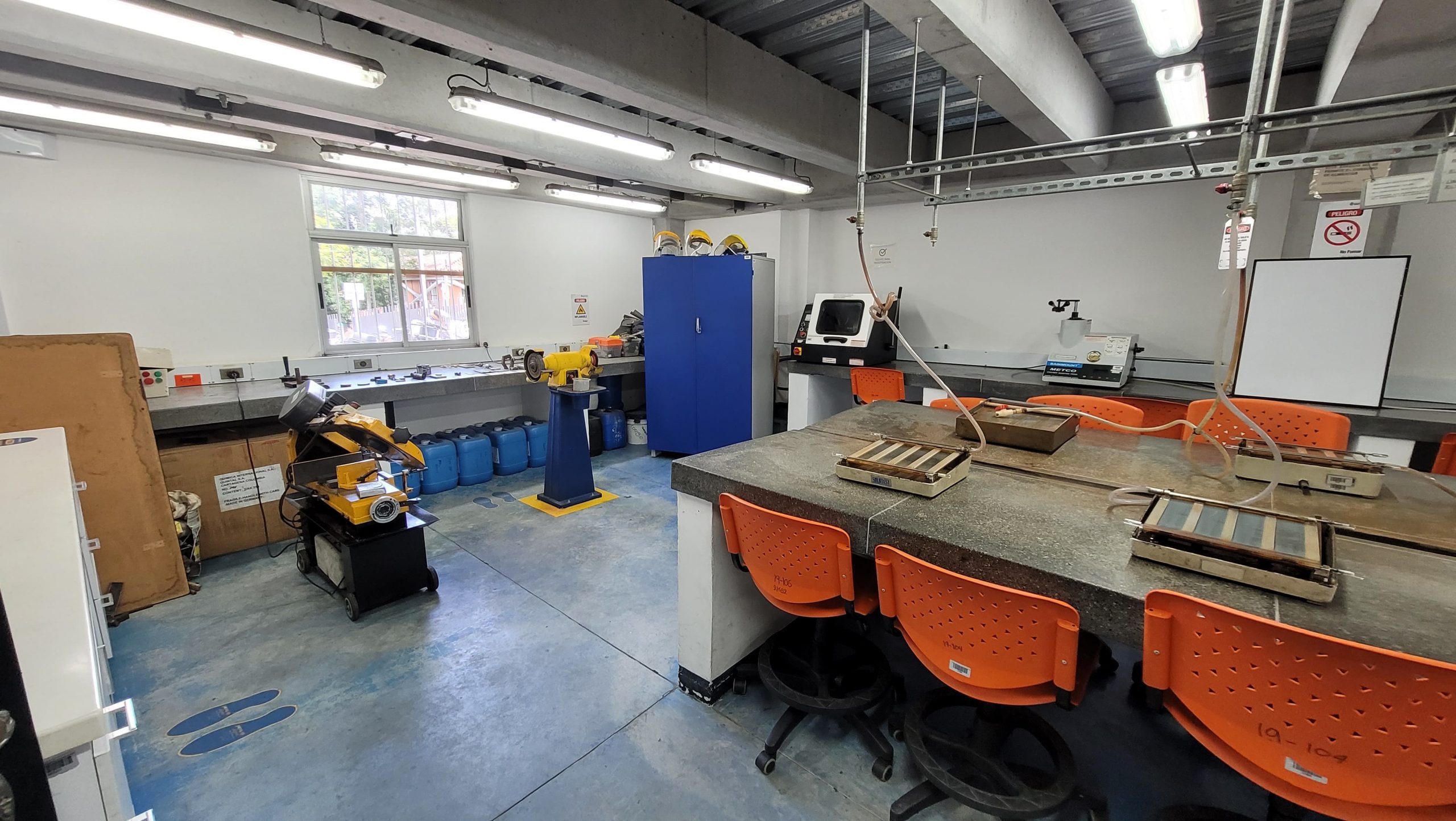

El Laboratorio de Metalografía está ubicado en el bloque 19, interior 105, cuenta con un área de trabajo de 58.41 m², capacidad para 18 personas y 18 puestos de trabajo con los siguientes elementos:

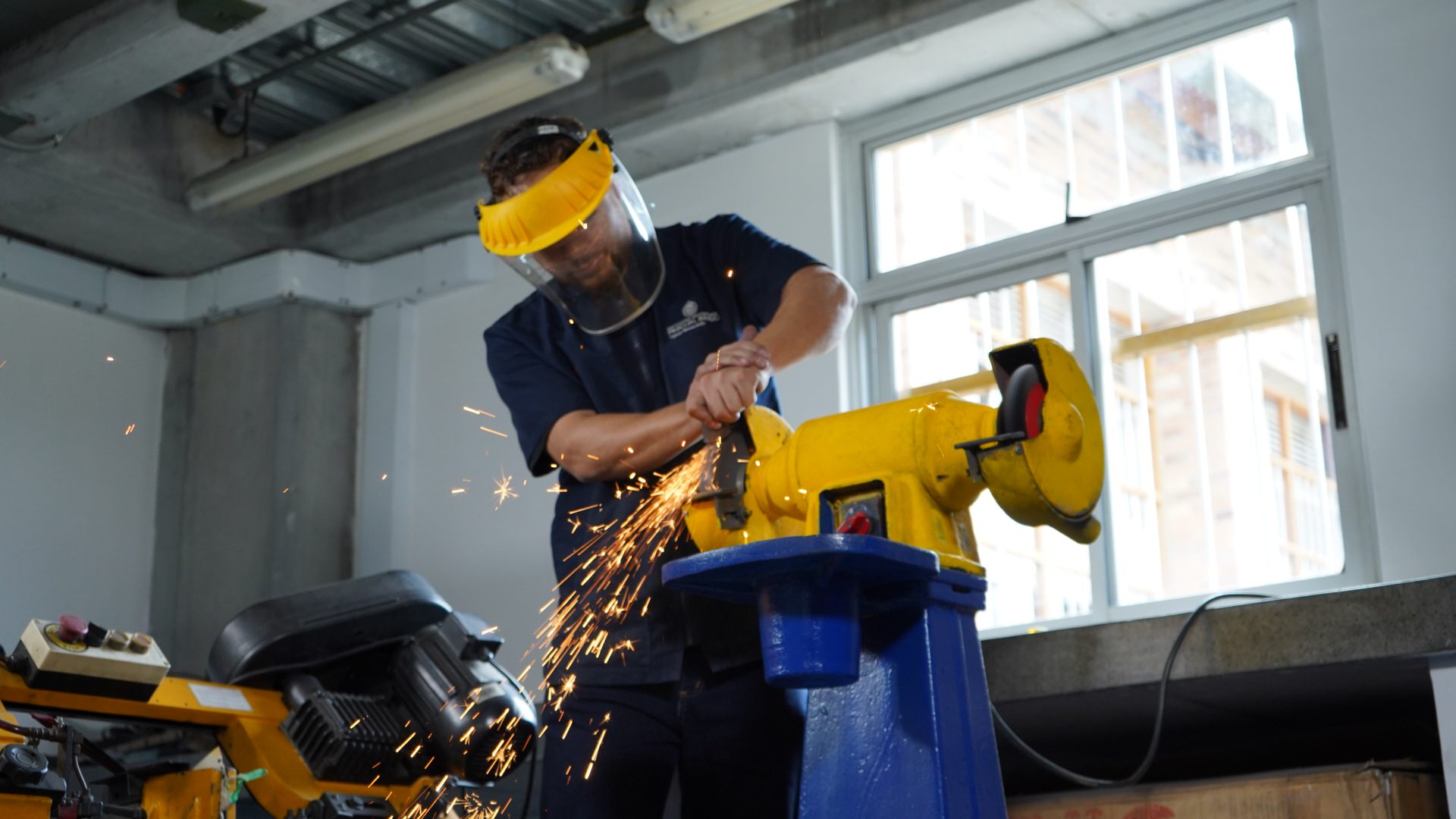

- Zona de corte, inclusión y desbastado: cuenta con una cortadora de disco abrasivo, una incluidora hidráulica y una desbastadora, con estas máquinas se realiza el corte de la muestra del material para realizar la probeta.

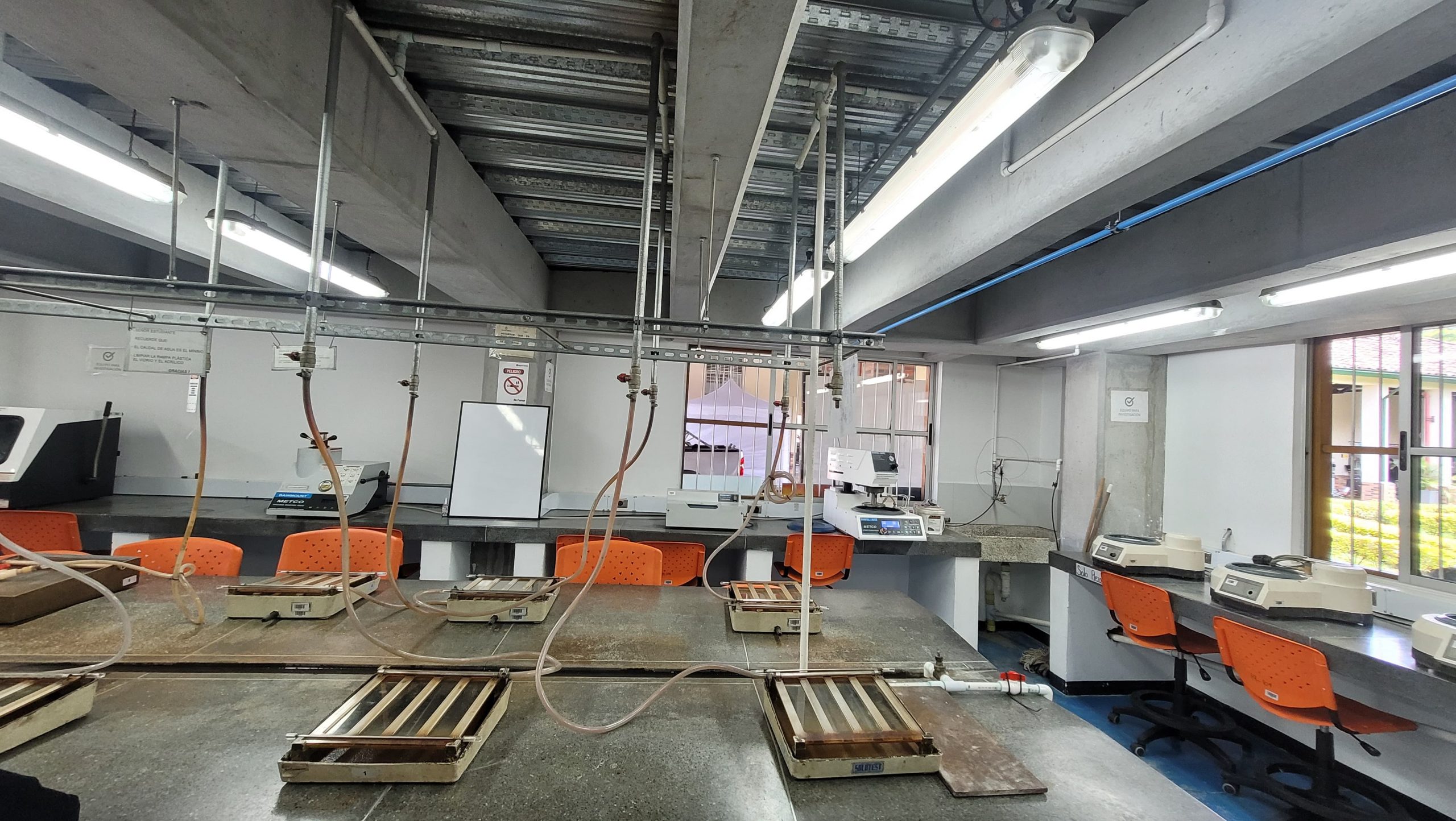

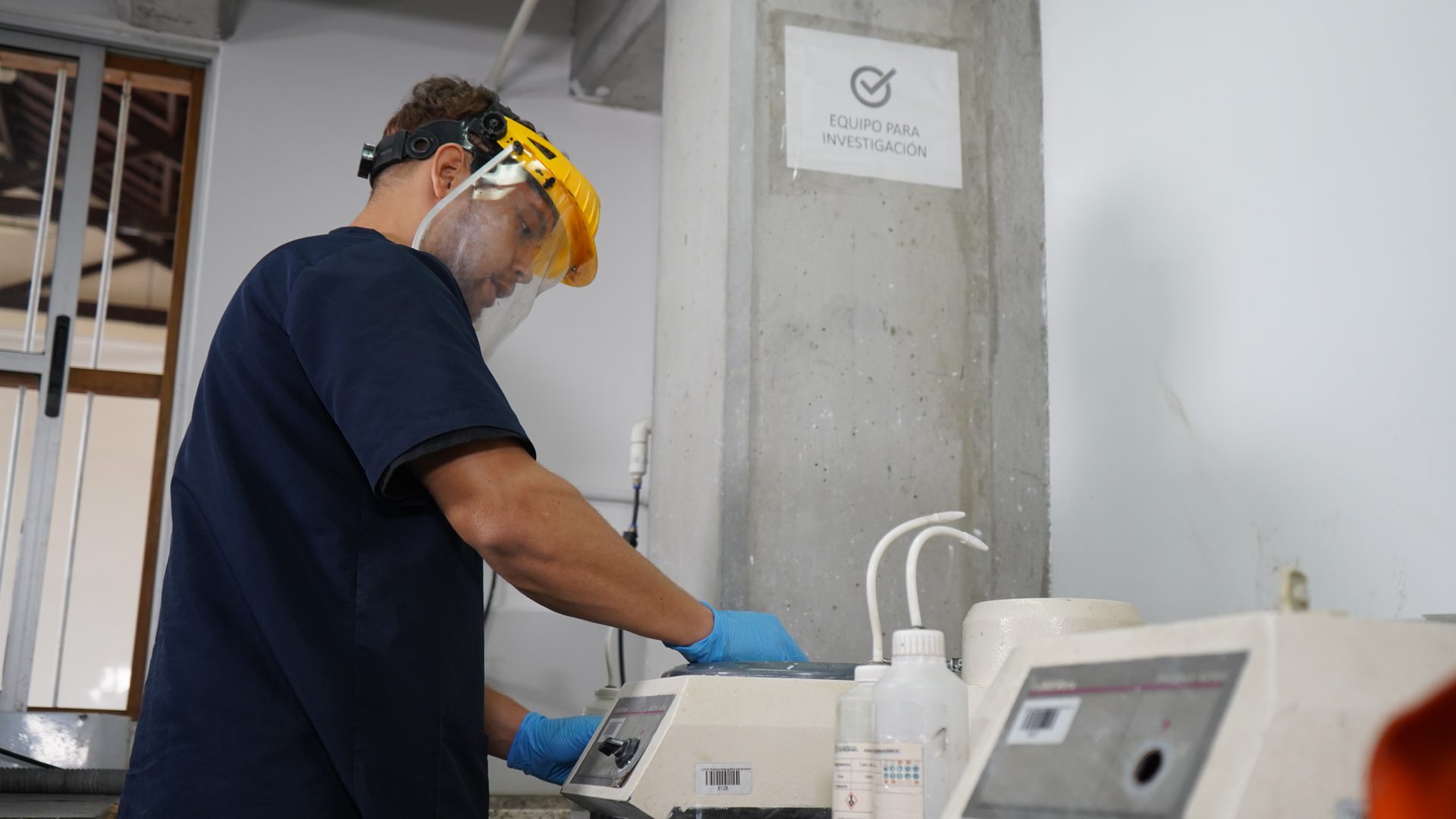

- Zona de pulido: en esta zona se pulen las probetas dándoles el acabado necesario para las posteriores pruebas. Se cuenta con diferentes tipos de pulidoras automáticas, semiautomáticas y manuales.
- Zona de inspeccionan: en esta zona se inspeccionan y verifican las probetas, cuenta con balanzas y un microscopio que permite verificar si el material quedo bien preparado.
Servicios
El laboratorio presta los siguientes servicios:
- Preparación de probetas de materiales.
- Selección del material.
- Corte del material.
- Montaje de la probeta.
- Pulido de material.
- Asesoría a investigación y proyectos académicos.
Máquinas y equipos
| Cantidad | Marca | Modelo | Número de placa | Máquina | Datos técnicos |
|---|---|---|---|---|---|
| 8 | Solotest | N/A | 8131 / 8133 / 8135 / 8134 / 8130 / 8133 / 8132 / 8129 / 11111 | Pulidora metalográfica manual | N/A |
| 1 | Chennai Metco | BGG010 | 8123 | Desbastadora de probetas | 0.5 kW max power |
| 1 | Chennai Metco | PMV028 | 8136 | Pulidora automática | 2.5 kW max power |
| 4 | Buehleh | Phoenix Alpha/1 | 8125 / 8126 / 8127 / 8128 | Pulidoras semi automáticas | N/A |
| 1 | Chennai Metco | MPH007 | 8124 | Hincluidora hidráulica | 1.6kW max power |
| 1 | Chennai Metco | CMM001 | 8148 | Cortadora de disco abrasivo | 2.9 kW max power |
| 1 | TTMC | BS-712N | 8121 | Cortadora de sierra | 0.75 Kw/ 3PH |
| 1 | Olympus Optical | PME3 | 8141 | Microscopio | 10x/20x/50x/100x |
| 1 | Chennai Metco | Metscope-I | 24772 | Microscopio | 10x/20x/40x/100x |
| 1 | VED Elbtatwerk | SETra2x | 4100 | Esmeril | 0.9 kW max power |
| Cantidad | Equipo | Marca | Modelo |
|---|---|---|---|
| 3 | Leica | EZ4 | Estereoscopio |
| 2 | Chennai Metco | Metscope | Microscopio |
| 1 | Hp | ProOnce 600 | Computador |
Proyectos de investigación destacados
- Caracterización de fases minerales en sulfuros polimetálicos mediante tratamiento digital de imágenes.
Programas asociados
Los programas a los que impacta o tiene relación directa con el laboratorio de tratamiento térmicos son:
- Ingeniería Mecánica.
- Tecnología en Mecánica Automotriz.
- Tecnología en Mecánica Industrial.
Elementos de seguridad
Para el uso adecuado de los equipos e instalaciones del laboratorio de tratamientos térmicos se deben utilizar los siguientes elementos de seguridad
- Bata de laboratorio anti fluidos.
- Guantes de seguridad.
- Gafas de seguridad.
- Botas.
Observaciones
El laboratorio de metalografía está integrado al Centro de Investigación y Desarrollo de Materiales y a su vez está asociado al resto de laboratorio del centro de investigación, complementándose entre sí para las actividades y prácticas que así lo requieran.
Caracterización técnica
| Ficha técnica | Operación técnica | Descripción operación técnica |
|---|---|---|
| Seleccionar e identificar el material. | Esta operación consiste en seleccionar la porción del material a cortar para realizar la probeta, esta selección depende de los requerimientos del análisis a realizar. |
| Extraer el material. | Requiere de cortar y obtener la porción del material seleccionado anteriormente. | |
| Montaje de la probeta. | Consiste en realizar un montaje que permita la fácil manipulación del material y se eviten aristas cortantes. | |
| Recubrir la probeta. | El material de estudio se recubre con ayuda de la incluidora de otro material que haga a la probeta de fácil manipulación manual. | |
| Identificar la probeta. | Identificar la probeta con un etiquetado que impida la confusión de las muestras del material. | |
| Desbastar la probeta. | Se desbasta la superficie de la probeta con el fin de obtener una superficie plana libre de rugosidad que pueda obstaculizar la evaluación del material. | |
| Pulir la probeta. | Se pule la superficie de la probeta para eliminar las rayas producidas por la devastación y obtener una superficie especular. | |
| Limpiar la probeta. | En cada operación con la probeta se debe realizar un proceso de limpiado. | |
| Atacar la probeta. | Se realiza un ataque a la probeta que permita relevar de manera clara su microestructura, dependiendo del tipo de material, los ataques pueden ser diferentes. | |
| Inspección de la probeta. | Una vez se termina el proceso, se inspecciona que la probeta tenga las condiciones necesarias para ser posteriormente evaluadas. | |
| Asesorar a estudiantes. | Se proporciona asesoría para realizar proyectos y trabajos de investigación relacionados con la metalografía. |
